一種可提高密封性的內置式金屬補償器
本產品涉及電力行業的安全保護裝置中互感器容積補償領域，具體是一種內置金屬補償器。
一、背景技術
廣泛用于高壓油浸式電力設備中的內置金屬補償器，其結構包括金屬波紋管，波紋管設置在電力設備密封容器的絕緣油中，通過接頭的接口與大氣相通，當絕緣油隨溫度變化時，絕緣油體積的變化量壓縮補償器波紋管內部氣體，實現油體積的自動補償作用，來平衡容器內外壓強。
這種波紋管油浸式內置金屬補償器存在以下缺點：1.波紋管接頭穿出容器殼體，接頭通過緊固雙螺母與殼體連接，安裝要求將緊固雙螺母下沉，故加工時要求殼體厚度尺寸較大，形成材料浪費；2.接頭需加工內外螺紋，其加工難度大;3.焊接在波紋管上的接頭與殼體不垂直，易造成漏油的風險。
二、技術內容
本文目的在于提供一種生產成本低、加工難度低，且密封性好的內置金屬補償器。
本實用新型的目的采用如下技術方案來實現:

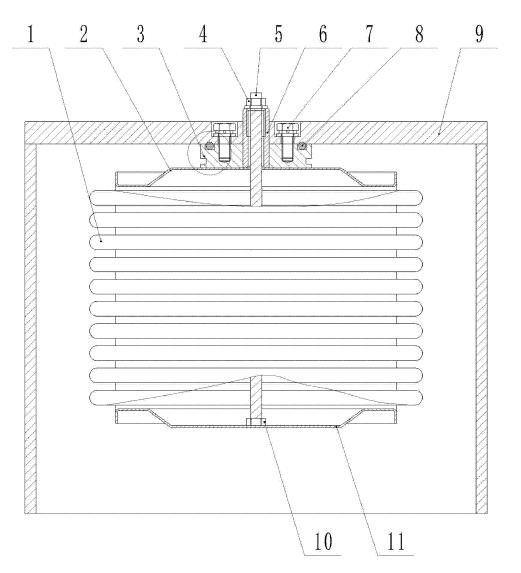

一種內置金屬補償器，包括波紋管和接頭，波紋管的上、下兩端分別設有上蓋、下蓋，與現有技術不同的是，還包括
連接板，所述接頭設置在連接板上，連接板的下端與上蓋連接，連接板上端面設有凹槽，凹槽內設有密封圈；
所述波紋管設置在容器的殼體內，接頭穿出殼體外，連接板的上端面通過螺栓與殼體密封連接。
還包括限位桿，所述限位桿穿過接頭、上蓋和連接板，限位桿與下蓋螺接；
調節螺母，所述調節螺母設置在接口端部;
所述限位桿與調節螺母螺接。
通過旋轉調節螺母控制波紋管的高度。當殼體內部油壓升高或降低時，波紋管沿限位桿軸向方向膨脹或收縮，將波紋管內部氣體排出或吸入，來實現殼體內部油壓的自動補償作用，保證互感器的安全運行。使用補償器時，拆除限位桿。
本實用新型的有益效果：1.采用螺栓連接結構取代原大螺母結構，減小了容器殼體壁的厚度，降低了生產成本;2.接頭只需加工內螺紋，降低了加工難度;3.通過螺栓下沉與連接板緊固，減小了設備滲漏油的風險，提高了設備的安全性能。因此，這種內置金屬補償器生產成本低、加工難度低，且密封性好。
